在混流泵的泵軸穿出泵殼的地方，轉動的泵軸和靜止的泵殼之間存在的間隙，如果不進行密封處理，就會使泵殼內高壓水通過此間隙大量流出，或當間隙處為真空時空氣會從該處進入泵內，因此，須***設軸封裝置。目前，使用***多的混流泵泵軸密封方式有填料密封和機械密封。
1.填料密封

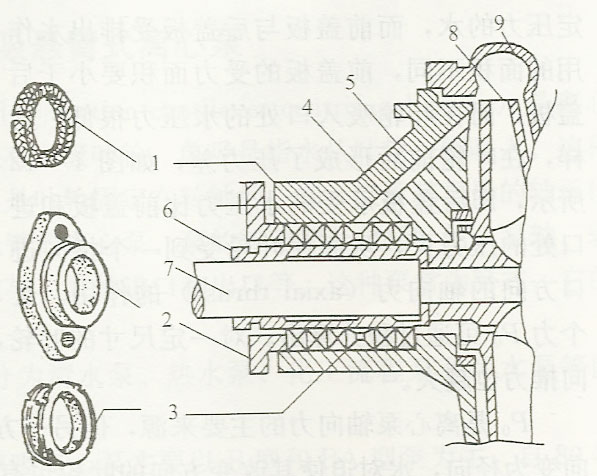

填料箱結構示意圖
1-填料 2-填料壓蓋 3-水封環 4-水封管 5-泵蓋 6-軸套 7-泵軸 8-葉輪 9-泵殼
填料密封（stuffingseal,packingseal)是***常用的一種軸封裝置，它由底襯環、填料、水封環、水封管和填料壓蓋等零件組成，如圖所示。填料的壓緊程度用壓蓋上的螺母來調節。如果壓得過緊，填料與軸套的摩擦力增大，縮短填料和軸套的使用壽命，嚴重時會發熱、冒煙，甚至?xí)龤盍?；如果壓得過松，漏水量增大，降低泵的效率。故填料應壓得松緊適宜，一般以每分鐘30～60滴水從軸封裝置漏出為宜（對于抽送污水或帶有腐蝕的液體，不能選用這種軸封裝置）。水封環是一個中間凹下外周凸起的圓環，環上開有若干個小孔，水封環對準水封管。水泵運行時，泵內高壓水（或外接清潔水）通過水封管進入水封環，引入填料進行水封，同時還起冷卻、潤滑作用。
填料的種類較多，農用水泵常用油浸石棉填料，它是由石墨浸漬過的石棉線或銅絲石棉線編結而成，具有耐磨、耐熱、柔軟和良好的潤滑特性。為保證填料密封有良好的工作狀態，對已磨損或硬化的填料，應及時更換。填料密封的優點是結構簡單，成本低，拆裝方便；缺點是使用壽命短，密封性能差。
2.機械密封
機械密封（mechanicalseal)又稱端面密封，其基本元件與工作原理如圖1-11所示，主要由動環（隨泵軸一起旋轉）、靜環（固定在泵體上）、壓緊彈簧和密封膠圈等組成。動環光潔的端面靠彈簧和水的壓力緊密貼合在靜環光潔端面上而形成徑向密封，同時由密封膠圈完成軸向密封。其結構緊湊，機械摩擦小，密封性能可靠，但其制造工藝要求較高。機械密封廣泛用于抽送污水、帶有腐蝕性的液體等密封要求較高的場合，在某些潛水電泵和噴灌自吸泵中也有所采用。
